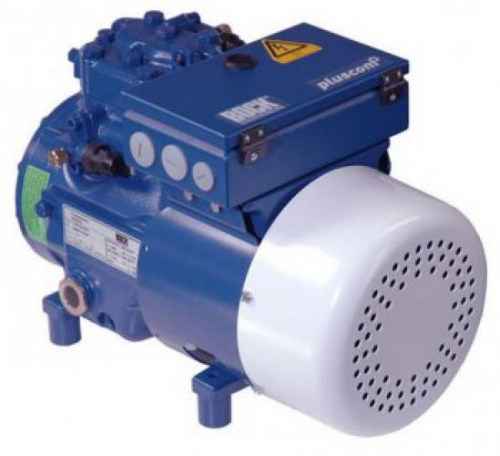

Производитель:	Bock
Область применения:	низкотемпературные
Bock серия компрессоров:	HA - серия
Тип компрессора:	полугерметичные
Хладагент:	R22 , R404A/R507

число цилиндров / диаметр цилиндра / ход поршня	2 / 55 mm / 40 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	16,50 / 19,80 m³/h
напряжение 1)	220-240 V Δ / 380-420 V Y - 3 - 50 Hz
	265-290 V Δ / 440-480 V Y - 3 - 60 Hz
макс. рабочий ток 2)	10,9 / 6,3 A
макс. потребляемая мощность 2)	3,5 kW
пусковой ток (с блокированным ротором) 2)	87,0 / 50,0 A
защита двигателя	MP10
класс защиты: клем. коробка / вентилятор НА	IP 66 / IP 44
напряжение вентилятор НА	230 V - 1 - 50/60 Hz, 72 W
вес	81 kg
макс. избыточное давление (LP/HP) 3)	19 / 28 bar
гнездо на линии всасывания SV	16 mm - 5/8 "
гнездо налинии нагнетания DV	12 mm - 1/2 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	1,0 Ltr.
наружные размеры длина / ширина / высота	525 / 300 / 340 mm

1)		Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2)		- Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется. - Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3)		LP = низкое давление HP = высокое давление

R404A данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C	-50 °C
30 °C	Q P	7063 2,87	5663 2,55	4453 2,26	3422 1,97	2562 1,69	1863 1,41	1316 1,13
40 °C	Q P	5915 3,12	4718 2,75	3684 2,39	2802 2,05	2064 1,71	1460 1,37	981 1,04
50 °C	Q P	4797 3,31	3792 2,88	2922 2,45	2177 2,04	1550 * 1,64	1030 * 1,25	608 * 0,85

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R134a данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]

R22 данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C
30 °C	Q P	5775 2,28	4456 1,98	3338 1,67	2401 1,35	1621 1,04	976 0,72
40 °C	Q P	5064 2,51	3916 2,17	2945 1,82	2129 1,47	1445 1,12	871 0,77
50 °C	Q P	4550 2,66	3568 2,31	2738 1,97	2036 1,62	1441 * 1,28	931 * 0,94

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R407C данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]

R407F данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-15 °C	-20 °C	-25 °C	-30 °C	-35 °C	-40 °C
20 °C	Q P	10604 2,45	8100 2,25	6205 2,04	4750 1,82	3567 1,59	2485 1,32
30 °C	Q P	8891 2,80	6626 2,45	4953 2,13	3701 1,82	2702 1,52	1786 1,21
40 °C	Q P	7584 3,09	5552 2,64	4092 2,24	3036 1,87	2214 1,53	1457 1,21
50 °C	Q P	6436 3,26	4629 2,73	3376 2,28	2508 1,89	1855 1,54	1250 1,23
59 °C	Q P	5335 3,23	3725 2,67	2651 * 2,20	1946 * 1,80	1440 * 1,48	964 * 1,21

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.

Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.

Коэффициент преобразования для 60 Гц = 1,2

Другие рабочие параметры см. в програмном обеспечении Bock.

Размеры и подключения

SV	Запорный клапан на всасывании, труба ø	16 - 5/8
DV	Запорный клапан на нагнетании, труба ø	12 - 1/2
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	M 10
H	Пробка для заливки масла	1/4 " NPTF
J	Подключение подогревателя масла в картере	Ø 15 mm
K	Смотровре стекло	1 1/8 " - 18 UNEF
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	1 1/8 " - 18 UNEF

Тип фреона	R-404а
Температурный режим	низкотемпературные
Производитель	Bock
Тип компрессора	поршневой
