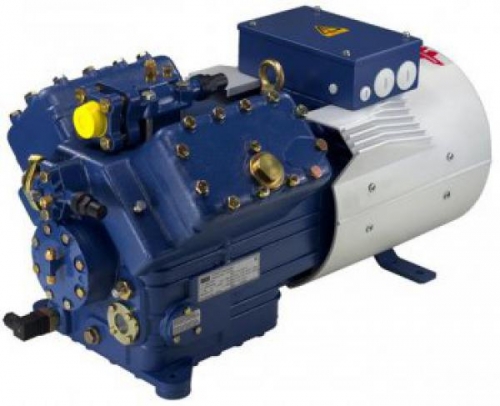

| число цилиндров / диаметр цилиндра / ход поршня |
4 / 80 mm / 47 mm |
| объёмная производ. 50/60 Hz (1450/1740 ¹/min) |
82,20 / 98,60 m³/h |
| напряжение 1) |
380-420 V Y/YY - 3 - 50 Hz PW |
| |
440-480 V Y/YY - 3 - 60 Hz PW |
| соотношение обмоток |
66% / 33% |
| макс. рабочий ток 2) |
25,0 A |
| макс. потребляемая мощность 2) |
13,3 kW |
| пусковой ток (с блокированным ротором) 2) |
126,0 / 160,0 A |
| защита двигателя |
MP10 |
| класс защиты: клем. коробка / вентилятор НА |
IP 65 / IP 44 |
| напряжение вентилятор НА |
230 V - 1 - 50/60 Hz, 140 W |
| вес |
205 kg |
| макс. избыточное давление (LP/HP) 3) |
19 / 28 bar |
| гнездо на линии всасывания SV |
42 mm - 1 5/8 " |
| гнездо налинии нагнетания DV |
28 mm - 1 1/8 " |
| смазка |
масляный насос |
| тип масла для R134a, R404A, R407C/F, R507 |
FUCHS Reniso Triton SE 55 |
| тип масла для R22 |
FUCHS Reniso SP 46 |
| заправка масла |
4,5 Ltr. |
| подогреватель масла в картере |
230 V - 1 - 50/60 Hz, 140 W |
| наружные размеры длина / ширина / высота |
810 / 435 / 435 mm |
| 1) |
|
Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения
Все данные базируются на среднем значении диапазона напряжений
Двигатели для пуска с раздельными обмотками
(разгрузка при пуске не требуется)
По специальному запросу возможно выполнение посхемезвезда-треугольник Y/D |
| 2) |
|
- Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. |
| 3) |
|
LP = низкое давление
HP = высокое давление |
R404A данные по производительности 50 Hz
темп.
конд.
tc [°C] |
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] |
| температура испарения t0 [°C] |
| 30 °C |
Q
P |
27994
12,27 |
21989
10,72 |
16866
9,21 |
12548
7,74 |
8959
6,32 |
6024
4,94 |
| 40 °C |
Q
P |
|
18205
11,13 |
13799
9,39 |
10088
7,71 |
6997
6,11 |
4450
4,58 |
| 50 °C |
Q
P |
|
|
10929
9,44 |
7834 *
7,57 |
5248 *
5,81 |
3096 *
4,14 |
Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.
Коэффициент преобразования для 60 Hz = 1,2
Другие рабочие параметры см. в Bock Software.
R134a данные по производительности 50 Hz
темп.
конд.
tc [°C] |
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] |
| температура испарения t0 [°C] |
R22 данные по производительности 50 Hz
темп.
конд.
tc [°C] |
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] |
| температура испарения t0 [°C] |
| 30 °C |
Q
P |
33374
11,64 |
26174
10,78 |
20007
9,78 |
14774
8,61 |
10374
7,24 |
6708
5,64 |
| 40 °C |
Q
P |
29594
13,35 |
22995
12,14 |
17376
10,75 |
12635
9,15 |
8674
7,32 |
5394
5,23 |
| 50 °C |
Q
P |
|
19387
13,04 |
14394
11,20 |
10227
9,12 |
6786 *
6,77 |
3971 *
4,12 |
Данные по производительности основываются на требованиях стандарта ISO-DIS 9309 (DIN 8928) для 50 Hz.
Это означает - температура всасываемого пара 25 °C без переохлаждения .
Коэффициент преобразования для 60 Hz = 1,2
Другие рабочие параметры см. в Bock Software.
R407C данные по производительности 50 Hz
темп.
конд.
tc [°C] |
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] |
| температура испарения t0 [°C] |
R407F данные по производительности 50 Hz
темп.
конд.
tc [°C] |
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] |
| температура испарения t0 [°C] |
| 20 °C |
Q
P |
52095
12,60 |
39766
11,57 |
30488
10,51 |
23389
9,36 |
17595
8,10 |
12234
6,69 |
| 30 °C |
Q
P |
|
32794
11,87 |
24480
10,25 |
18282
8,67 |
13326
7,11 |
8740
5,52 |
| 40 °C |
Q
P |
|
27607
12,54 |
20277
10,54 |
14999
8,71 |
10900
7,01 |
7107
5,42 |
| 50 °C |
Q
P |
|
|
16872
10,68 |
12533
8,77 |
9310
7,12 |
6330
5,69 |
| 59 °C |
Q
P |
|
|
13657 *
10,12 |
10181 *
8,28 |
7763 *
6,82 |
5530 *
5,69 |
Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.
Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.
Коэффициент преобразования для 60 Гц = 1,2
Другие рабочие параметры см. в програмном обеспечении Bock.
Размеры и подключения
| SV |
Запорный клапан на всасывании, труба ø |
42 - 1 5/8 |
| DV |
Запорный клапан на нагнетании, труба ø |
28 - 1 1/8 |
| A |
Гнездо на всасывании, незакрываемое |
1/8 " NPTF |
| A1 |
Гнездо на всасывании, закрываемое |
7/16 " UNF |
| B |
Гнездо на нагнетании, незакрываемое |
1/8 " NPTF |
| B1 |
Гнездо на нагнетании, закрываемое |
7/16 " UNF |
| C |
Гнездо предохранителя системы контроля давления масла OIL |
7/16 " UNF |
| D |
Гнездо предохранителя системы контроля давления масла LP |
7/16 " UNF |
| D1 |
Возврат масла из маслоотделителя |
1/4 " NPTF |
| E |
Манометр измерения давления масла |
7/16 " UNF |
| F |
Слив масла |
M 22 x 1.5 |
| H |
Пробка для заливки масла |
M 22 x 1.5 |
| J |
Подключение подогревателя масла в картере |
M 22 x 1.5 |
| K |
Смотровре стекло |
- |
| L |
Гнездо защитного термостата |
1/8 " NPTF |
| N |
Гнездо регулятора производительности |
M 45 x 1.5 |
| O |
Гнездо регулятора уровня масла |
3 x M 6 |
| ÖV |
Гнездо маслосервисный вентиль |
1/4" NPTF |
| P |
Гнездо датчика перепада давления масла |
M 20 x 1.5 |
| Q |
Гнездо датчик температуры масла |
1/8" NPTF |
