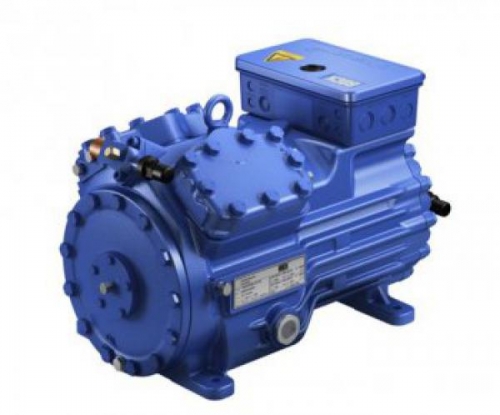

Производитель:	Bock
Область применения:	среднетемпературные
Bock серия компрессоров:	HG - серия
Тип компрессора:	полугерметичные
Хладагент:	R22 , R404A/R507 , R134a , R407C

число цилиндров / диаметр цилиндра / ход поршня	4 / 50 mm / 40 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	27,30 / 32,80 m³/h
напряжение 1)	220-240 V Δ / 380-420 V Y - 3 - 50 Hz
	265-290 V Δ / 440-480 V Y - 3 - 60 Hz
макс. рабочий ток 2)	21,1 / 12,2 A
макс. потребляемая мощность 2)	7,4 kW
пусковой ток (с блокированным ротором) 2)	111,0 / 64,0 A
защита двигателя	MP10
класс защиты: клем. Коробка	IP 66
вес	94 kg
макс. избыточное давление (LP/HP) 3)	19 / 28 bar
гнездо на линии всасывания SV	28 mm - 1 1/8 "
гнездо налинии нагнетания DV	22 mm - 7/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	1,3 Ltr.
наружные размеры длина / ширина / высота	540 / 285 / 315 mm

1)		Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2)		- Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется. - Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3)		LP = низкое давление HP = высокое давление

R404A данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C
30 °C	Q P	21228 5,47	17517 5,20	14224 4,85	11334 4,44	8831 3,98	6699 3,50	4922 3,00	3484 2,50	2369 2,02
40 °C	Q P	17831 6,29	14642 5,84	11820 5,33	9348 4,77	7210 4,18	5391 3,58	3875 2,99	2646 * 2,41	1687 * 1,86
50 °C	Q P	14445 6,98	11778 6,35	9425 5,67	7370 4,97	5597 4,26	4090 3,55	2834 * 2,86	1812 * 2,20

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R134a данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		12,5 °C	10 °C	7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C
30 °C	Q P	25455 3,41	23209 3,43	21092 3,43	19101 3,41	15487 3,30	12344 3,12	9650 2,89	7382 2,62	5519 2,32	4037 2,02	2914 1,73
40 °C	Q P	22294 4,22	20289 4,17	18402 4,10	16630 4,01	13420 3,78	10635 3,49	8255 3,16	6256 2,80	4616 2,44	3312 2,07	2323 1,73
50 °C	Q P	19154 4,97	17389 4,85	15731 4,71	14177 4,55	11368 4,20	8940 3,79	6871 3,36	5138 2,92	3719 2,48	2591 * 2,05	1733 * 1,66
60 °C	Q P	16052 5,64	14526 5,44	13096 5,23	11758 5,00	9348 4,52	7274 4,00	5514 3,47	4044 2,93	2844 * 2,41	1891 * 1,92	1161 * 1,48
70 °C	Q P	13003 6,18	11715 5,91	10511 5,63	9389 5,33	7375 4,72	5653 4,09	4199 * 3,45	2992 * 2,82	2008 * 2,22

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R22 данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C
30 °C	Q P	20049 4,72	16302 4,49	13117 4,19	10435 3,84	8195 3,46	6335 * 3,08	4796 * 2,71
40 °C	Q P	17643 5,52	14347 5,14	11537 4,70	9152 * 4,23	7131 * 3,75	5413 ** 3,28	3939 ** 2,85
50 °C	Q P	15192 6,24	12314 5,69	9844 * 5,11	7721 * 4,51	5886 ** 3,92

R407C данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C
30 °C	Q P	17521 4,69	14038 4,35	11070 3,97	8583 3,55	6541 3,12
40 °C	Q P	15040 5,34	11996 4,85	9414 4,34	7257 3,81	5491 3,27
50 °C	Q P	12738 5,88	10116 5,26	7901 4,63	6057 * 4,00	4549 * 3,37

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R407F данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C
20 °C	Q P	22744 4,19	18445 4,06	14736 3,84	11583 3,55
30 °C	Q P	20064 5,13	16174 4,80	12811 4,40	9940 3,96
40 °C	Q P	17381 5,90	13932 5,38	10944 4,81	8385 4,24
50 °C	Q P	14590 6,49	11611 5,78	9030 * 5,06	6813 * 4,36
59 °C	Q P	11898 6,82	9369 * 5,95	7180 * 5,10

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.

Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.

Коэффициент преобразования для 60 Гц = 1,2

Другие рабочие параметры см. в програмном обеспечении Bock.

Размеры и подключения

SV	Запорный клапан на всасывании, труба ø	28 - 1 1/8
DV	Запорный клапан на нагнетании, труба ø	22 - 7/8
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	M 10
H	Пробка для заливки масла	1/4 " NPTF
J	Подключение подогревателя масла в картере	Ø 15 mm
K	Смотровре стекло	1 1/8 " - 18 UNEF
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	1 1/8 " - 18 UNEF

Тип фреона	R-404а
Температурный режим	средне-, высоко- и низкотемпературные
Производитель	Bock
Тип компрессора	поршневой
