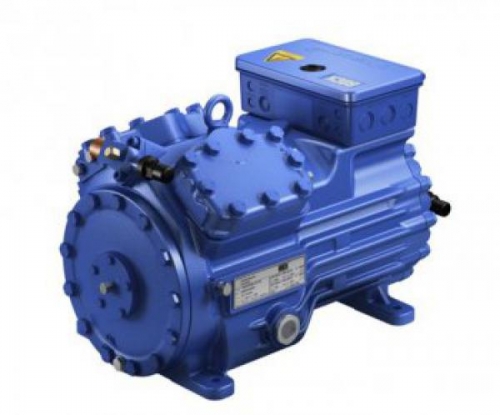

Производитель:	Bock
Область применения:	среднетемпературные
Bock серия компрессоров:	HG - серия
Тип компрессора:	полугерметичные
Хладагент:	R22 , R404A/R507 , R134a , R407C

число цилиндров / диаметр цилиндра / ход поршня	4 / 55 mm / 40 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	33,10 / 39,70 m³/h
напряжение 1)	220-240 V Δ / 380-420 V Y - 3 - 50 Hz
	265-290 V Δ / 440-480 V Y - 3 - 60 Hz
макс. рабочий ток 2)	26,1 / 15,1 A
макс. потребляемая мощность 2)	9,3 kW
пусковой ток (с блокированным ротором) 2)	111,0 / 64,0 A
защита двигателя	MP10
класс защиты: клем. Коробка	IP 66
вес	93 kg
макс. избыточное давление (LP/HP) 3)	19 / 28 bar
гнездо на линии всасывания SV	28 mm - 1 1/8 "
гнездо налинии нагнетания DV	22 mm - 7/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	1,3 Ltr.
наружные размеры длина / ширина / высота	540 / 285 / 315 mm

1)		Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2)		- Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется. - Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3)		LP = низкое давление HP = высокое давление

R404A данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C
30 °C	Q P	25729 6,84	21199 6,45	17224 5,99	13772 5,46	10806 4,89	8293 4,29	6197 3,67	4484 3,06	3118 2,46
40 °C	Q P	21569 7,85	17685 7,25	14293 6,60	11359 5,91	8848 5,18	6725 4,45	4955 3,72	3504 * 3,01	2336 * 2,33
50 °C	Q P	17526 8,73	14275 7,93	11453 7,09	9025 6,22	6955 5,35	5209 4,48	3752 * 3,63	2550 * 2,81

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R134a данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		12,5 °C	10 °C	7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C
30 °C	Q P	30649 4,27	28019 4,28	25536 4,26	23197 4,22	18938 4,07	15220 3,83	12015 3,54	9301 3,20	7053 2,84	5245 2,46	3854 2,10
40 °C	Q P	26916 5,26	24575 5,19	22369 5,09	20292 4,97	16517 4,67	13226 4,31	10395 3,90	7998 3,46	6012 3,01	4411 2,56	3172 2,13
50 °C	Q P	23199 6,18	21145 6,02	19211 5,83	17393 5,64	14093 5,19	11223 4,69	8757 4,17	6670 3,62	4938 3,08	3536 * 2,55	2441 * 2,06
60 °C	Q P	19524 6,98	17753 6,73	16087 6,47	14523 6,19	11692 5,59	9234 4,96	7126 4,31	5341 3,66	3856 * 3,03	2646 * 2,42	1686 * 1,87
70 °C	Q P	15916 7,65	14423 7,32	13022 6,97	11709 6,61	9338 5,86	7286 5,09	5527 * 4,32	4036 * 3,56	2790 * 2,83

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R22 данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C
30 °C	Q P	24267 5,72	19754 5,43	15908 5,07	12660 4,65	9943 4,20	7686 * 3,74	5822 * 3,29
40 °C	Q P	21375 6,69	17399 6,22	13997 5,69	11102 * 5,12	8645 * 4,55	6557 ** 3,99	4771 ** 3,46
50 °C	Q P	18426 7,56	14942 6,89	11941 * 6,19	9355 * 5,46	7115 ** 4,75

R407C данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C
30 °C	Q P	21591 5,85	17406 5,38	13832 4,91	10816 4,42	8305 3,91
40 °C	Q P	18675 6,72	15035 6,09	11934 5,46	9319 4,83	7137 4,18
50 °C	Q P	15779 7,49	12702 6,69	10092 5,91	7896 * 5,14	6060 * 4,37

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R407F данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C
20 °C	Q P	27652 5,32	22387 5,09	17884 4,75	14083 4,36
30 °C	Q P	24318 6,41	19574 5,95	15515 5,43	12080 4,87
40 °C	Q P	21024 7,36	16826 6,68	13234 5,97	10188 5,25
50 °C	Q P	17703 8,12	14074 7,22	10973 * 6,32	8342 * 5,46
59 °C	Q P	14635 8,59	11539 * 7,50	8901 * 6,44

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.

Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.

Коэффициент преобразования для 60 Гц = 1,2

Другие рабочие параметры см. в програмном обеспечении Bock.

Размеры и подключения

SV	Запорный клапан на всасывании, труба ø	28 - 1 1/8
DV	Запорный клапан на нагнетании, труба ø	22 - 7/8
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	M 10
H	Пробка для заливки масла	1/4 " NPTF
J	Подключение подогревателя масла в картере	Ø 15 mm
K	Смотровре стекло	1 1/8 " - 18 UNEF
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	1 1/8 " - 18 UNEF

Тип фреона	R-404а
Температурный режим	средне-, высоко- и низкотемпературные
Производитель	Bock
Тип компрессора	поршневой
