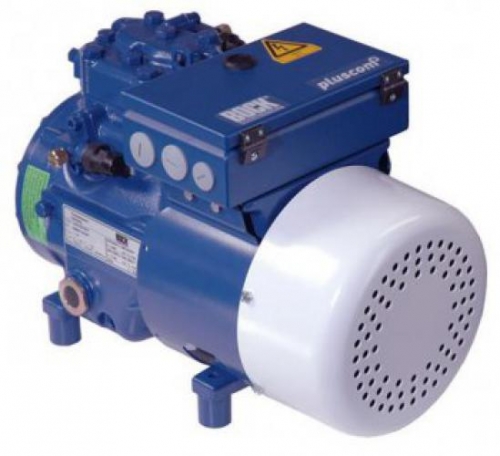

Производитель:	Bock
Область применения:	низкотемпературные
Bock серия компрессоров:	HA - серия
Тип компрессора:	полугерметичные
Хладагент:	R22 , R404A/R507

число цилиндров / диаметр цилиндра / ход поршня	4 / 45 mm / 40 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	22,10 / 26,60 m³/h
напряжение 1)	220-240 V Δ / 380-420 V Y - 3 - 50 Hz
	265-290 V Δ / 440-480 V Y - 3 - 60 Hz
макс. рабочий ток 2)	13,8 / 8,0 A
макс. потребляемая мощность 2)	4,7 kW
пусковой ток (с блокированным ротором) 2)	87,0 / 50,0 A
защита двигателя	MP10
класс защиты: клем. коробка / вентилятор НА	IP 66 / IP 44
напряжение вентилятор НА	230 V - 1 - 50/60 Hz, 72 W
вес	98 kg
макс. избыточное давление (LP/HP) 3)	19 / 28 bar
гнездо на линии всасывания SV	22 mm - 7/8 "
гнездо налинии нагнетания DV	16 mm - 5/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	1,3 Ltr.
наружные размеры длина / ширина / высота	575 / 300 / 345 mm

1)		Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2)		- Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется. - Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3)		LP = низкое давление HP = высокое давление

R404A данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C	-50 °C
30 °C	Q P	9456 3,84	7582 3,42	5962 3,02	4582 2,64	3430 2,26	2495 1,89	1762 1,52
40 °C	Q P	7919 4,18	6317 3,68	4932 3,20	3751 2,74	2763 2,29	1955 1,84	1313 1,40
50 °C	Q P	6422 4,44	5076 3,85	3911 3,28	2915 2,73	2075 * 2,20	1379 * 1,67	813 * 1,14

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R134a данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]

R22 данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C
30 °C	Q P	7732 3,06	5965 2,65	4469 2,23	3214 1,81	2170 1,39	1307 0,96
40 °C	Q P	6779 3,36	5243 2,90	3943 2,44	2851 1,97	1935 1,50	1166 1,04
50 °C	Q P	6092 3,56	4777 3,10	3665 2,63	2726 2,17	1930 * 1,71	1246 * 1,26

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R407C данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]

R407F данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-15 °C	-20 °C	-25 °C	-30 °C	-35 °C	-40 °C
20 °C	Q P	14198 3,29	10845 3,01	8308 2,73	6360 2,44	4775 2,12	3327 1,77
30 °C	Q P	11903 3,74	8871 3,28	6631 2,85	4955 2,44	3617 2,03	2391 1,62
40 °C	Q P	10153 4,14	7433 3,54	5478 3,00	4064 2,51	2964 2,05	1950 1,61
50 °C	Q P	8617 4,36	6198 3,66	4520 3,05	3358 2,52	2484 2,06	1673 1,65
59 °C	Q P	7143 4,32	4987 3,57	3549 * 2,94	2605 * 2,41	1928 * 1,98	1290 * 1,62

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.

Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.

Коэффициент преобразования для 60 Гц = 1,2

Другие рабочие параметры см. в програмном обеспечении Bock.

Размеры и подключения

SV	Запорный клапан на всасывании, труба ø	22 - 7/8
DV	Запорный клапан на нагнетании, труба ø	16 - 5/8
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	M 10
H	Пробка для заливки масла	1/4 " NPTF
J	Подключение подогревателя масла в картере	Ø 15 mm
K	Смотровре стекло	1 1/8 " - 18 UNEF
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	1 1/8 " - 18 UNEF

Тип фреона	R-404а
Температурный режим	низкотемпературные
Производитель	Bock
Тип компрессора	поршневой
