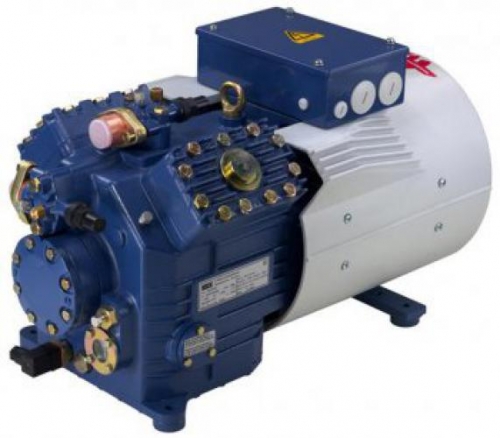

Производитель:	Bock
Область применения:	низкотемпературные
Bock серия компрессоров:	HA - серия
Тип компрессора:	полугерметичные
Хладагент:	R22 , R404A/R507

число цилиндров / диаметр цилиндра / ход поршня	4 / 65 mm / 49 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	56,60 / 67,90 m³/h
напряжение 1)	380-420 V Y/YY - 3 - 50 Hz PW
	440-480 V Y/YY - 3 - 60 Hz PW
соотношение обмоток	66% / 33%
макс. рабочий ток 2)	22,0 A
макс. потребляемая мощность 2)	11,4 kW
пусковой ток (с блокированным ротором) 2)	107,0 / 140,0 A
защита двигателя	MP10
класс защиты: клем. коробка / вентилятор НА	IP 65 / IP 44
напряжение вентилятор НА	230 V - 1 - 50/60 Hz, 140 W
вес	156 kg
макс. избыточное давление (LP/HP) 3)	19 / 28 bar
гнездо на линии всасывания SV	35 mm - 1 3/8 "
гнездо налинии нагнетания DV	28 mm - 1 1/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	3,4 Ltr.
подогреватель масла в картере	230 V - 1 - 50/60 Hz, 80 W
наружные размеры длина / ширина / высота	725 / 400 / 405 mm

1)		Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений Двигатели для пуска с раздельными обмотками (разгрузка при пуске не требуется) По специальному запросу возможно выполнение посхемезвезда-треугольник Y/D
2)		- Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется. - Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3)		LP = низкое давление HP = высокое давление

R404A данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C	-50 °C
30 °C	Q P	24978 9,71	20136 8,62	15945 7,57	12352 6,54	9304 5,55	6747 4,57	4627 3,62
40 °C	Q P	21012 10,39	16819 9,10	13202 7,86	10107 6,67	7480 5,53	5268 4,42	3418 3,35
50 °C	Q P	17167 10,93	13632 9,46	10596 8,05	8006 6,71	5809 * 5,43	3951 * 4,20	2378 * 3,03

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R134a данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]

R22 данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C
30 °C	Q P	22988 8,01	18007 7,43	13744 6,75	10128 5,95	7087 5,00	4550 3,88
40 °C	Q P	20421 9,19	15873 8,35	11993 7,39	8707 6,30	5944 5,04	3634 3,59
50 °C	Q P	17445 10,11	13407 8,97	9984 7,69	7104 6,25	4696 * 4,63	2689 * 2,81

Данные по производительности основываются на требованиях стандарта ISO-DIS 9309 (DIN 8928) для 50 Hz.
Это означает - температура всасываемого пара 25 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R407C данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]

R407F данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-15 °C	-20 °C	-25 °C	-30 °C	-35 °C	-40 °C
20 °C	Q P	37024 8,81	28415 8,11	21933 7,39	16959 6,61	12875 5,76	9065 4,79
30 °C	Q P	31333 9,48	23428 8,31	17610 7,20	13259 6,12	9759 5,05	6490 3,96
40 °C	Q P	26903 10,30	19722 8,78	14586 7,40	10878 6,15	7980 4,98	5274 3,89
50 °C	Q P	23008 10,77	16570 9,02	12137 7,51	9091 6,19	6815 5,06	4690 4,08
59 °C	Q P	19360 10,50	13607 8,65	9823 * 7,11	7390 * 5,85	5690 * 4,85	4105 * 4,08

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.

Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.

Коэффициент преобразования для 60 Гц = 1,2

Другие рабочие параметры см. в програмном обеспечении Bock.

Размеры и подключения

SV	Запорный клапан на всасывании, труба ø	35 - 1 3/8
DV	Запорный клапан на нагнетании, труба ø	28 - 1 1/8
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
C	Гнездо предохранителя системы контроля давления масла OIL	7/16 " UNF
D	Гнездо предохранителя системы контроля давления масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	7/16 " UNF
F	Слив масла	M 22 x 1.5
H	Пробка для заливки масла	M 22 x 1.5
J	Подключение подогревателя масла в картере	M 22 x 1.5
K	Смотровре стекло	-
L	Гнездо защитного термостата	1/8 " NPTF
N	Гнездо регулятора производительности	M 48 x 1.5
O	Гнездо регулятора уровня масла	3 x M 6
ÖV	Гнездо маслосервисный вентиль	1/4" NPTF
P	Гнездо датчика перепада давления масла	M 20 x 1.5
Q	Гнездо датчик температуры масла	1/8" NPTF

Тип фреона	R-404а
Температурный режим	низкотемпературные
Производитель	Bock
Тип компрессора	поршневой
