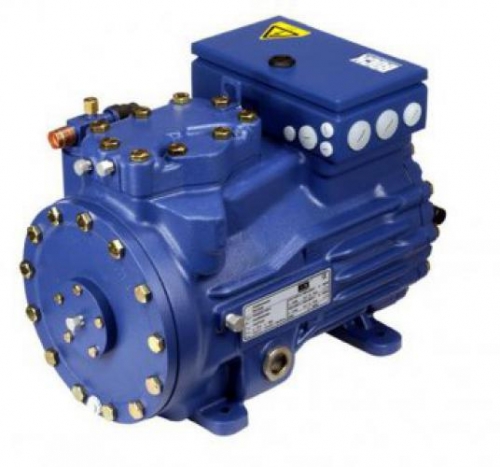

Производитель:	Bock
Область применения:	среднетемпературные
Bock серия компрессоров:	HG - серия
Тип компрессора:	полугерметичные
Хладагент:	R22 , R404A/R507 , R134a , R407C

число цилиндров / диаметр цилиндра / ход поршня	2 / 50 mm / 40 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	13,70 / 16,40 m³/h
напряжение 1)	220-240 V Δ / 380-420 V Y - 3 - 50 Hz
	265-290 V Δ / 440-480 V Y - 3 - 60 Hz
макс. рабочий ток 2)	11,1 / 6,4 A
макс. потребляемая мощность 2)	3,7 kW
пусковой ток (с блокированным ротором) 2)	69,0 / 40,0 A
защита двигателя	MP10
класс защиты: клем. Коробка	IP 66
вес	74 kg
макс. избыточное давление (LP/HP) 3)	19 / 28 bar
гнездо на линии всасывания SV	22 mm - 7/8 "
гнездо налинии нагнетания DV	16 mm - 5/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	1,0 Ltr.
наружные размеры длина / ширина / высота	470 / 240 / 310 mm

1)		Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2)		- Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется. - Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3)		LP = низкое давление HP = высокое давление

R404A данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C
30 °C	Q P	10822 2,74	8973 2,63	7314 2,48	5841 2,29	4552 2,08	3442 1,85	2509 1,60	1750 1,34	1161 1,09
40 °C	Q P	9165 3,17	7540 2,97	6088 2,73	4807 2,47	3694 2,20	2744 1,91	1956 1,63	1325 * 1,34	850 * 1,07
50 °C	Q P	7471 3,52	6085 3,22	4856 2,91	3782 2,58	2860 2,25	2086 1,93	1457 * 1,61	971 * 1,31

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R134a данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		12,5 °C	10 °C	7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C
30 °C	Q P	12714 1,64	11594 1,65	10543 1,66	9558 1,66	7778 1,64	6238 1,59	4918 1,52	3801 1,42	2868 1,30	2103 1,15	1485 0,98
40 °C	Q P	11121 2,08	10126 2,06	9194 2,03	8321 2,00	6748 1,92	5388 1,82	4224 1,69	3237 1,54	2409 1,37	1723 1,17	1160 0,96
50 °C	Q P	9631 2,47	8752 2,42	7929 2,36	7160 2,30	5775 2,16	4578 1,99	3551 1,81	2676 1,61	1935 1,38	1310 * 1,14	783 * 0,88
60 °C	Q P	8223 2,81	7451 2,72	6729 2,63	6055 2,54	4839 2,34	3787 2,11	2879 1,87	2098 1,62	1426 * 1,34	844 * 1,05	334 * 0,74
70 °C	Q P	6878 3,09	6204 2,97	5574 2,85	4985 2,72	3921 2,46	2995 2,17	2189 * 1,87	1483 * 1,56	861 * 1,23

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R22 данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C
30 °C	Q P	10073 2,37	8184 2,25	6583 2,10	5236 1,92	4112 1,74	3181 * 1,55	2410 * 1,36
40 °C	Q P	8859 2,77	7200 2,57	5787 2,35	4590 * 2,12	3576 * 1,88	2714 ** 1,65	1973 ** 1,43
50 °C	Q P	7617 3,13	6173 2,85	4935 * 2,56	3873 * 2,26	2954 ** 1,97

R407C данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C
30 °C	Q P	8730 2,30	6948 2,17	5460 1,99	4230 1,80	3222 1,62
40 °C	Q P	7494 2,65	5944 2,43	4649 2,19	3572 1,94	2679 1,72
50 °C	Q P	6343 2,94	5013 2,65	3899 2,35	2964 * 2,06	2172 * 1,81

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R407F данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C
20 °C	Q P	11437 2,06	9341 2,04	7511 1,95	5936 1,83
30 °C	Q P	10228 2,56	8286 2,42	6588 2,24	5123 2,04
40 °C	Q P	8933 2,97	7173 2,73	5637 2,47	4312 2,20
50 °C	Q P	7546 3,27	5999 2,93	4653 * 2,60	3496 * 2,27
59 °C	Q P	6217 3,41	4885 * 3,00	3736 * 2,61

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.

Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.

Коэффициент преобразования для 60 Гц = 1,2

Другие рабочие параметры см. в програмном обеспечении Bock.

Размеры и подключения

SV	Запорный клапан на всасывании, труба ø	22 - 7/8
DV	Запорный клапан на нагнетании, труба ø	16 - 5/8
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	M 10
H	Пробка для заливки масла	1/4 " NPTF
J	Подключение подогревателя масла в картере	Ø 15 mm
K	Смотровре стекло	1 1/8 " - 18 UNEF
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	1 1/8 " - 18 UNEF

Тип фреона	R-404а
Температурный режим	средне-, высоко- и низкотемпературные
Производитель	Bock
Тип компрессора	поршневой
