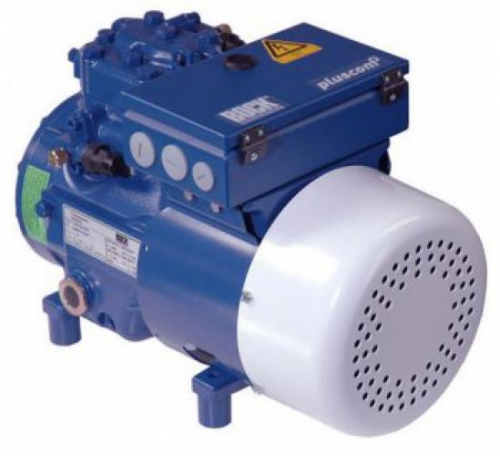

Производитель:	Bock
Область применения:	низкотемпературные
Bock серия компрессоров:	HA - серия
Тип компрессора:	полугерметичные
Хладагент:	R22 , R404A/R507

число цилиндров / диаметр цилиндра / ход поршня	4 / 41,5 mm / 40 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	18,80 / 22,60 m³/h
напряжение 1)	220-240 V Δ / 380-420 V Y - 3 - 50 Hz
	265-290 V Δ / 440-480 V Y - 3 - 60 Hz
макс. рабочий ток 2)	12,1 / 7,0 A
макс. потребляемая мощность 2)	4,0 kW
пусковой ток (с блокированным ротором) 2)	87,0 / 50,0 A
защита двигателя	MP10
класс защиты: клем. коробка / вентилятор НА	IP 66 / IP 44
напряжение вентилятор НА	230 V - 1 - 50/60 Hz, 72 W
вес	98 kg
макс. избыточное давление (LP/HP) 3)	19 / 28 bar
гнездо на линии всасывания SV	22 mm - 7/8 "
гнездо налинии нагнетания DV	16 mm - 5/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	1,3 Ltr.
наружные размеры длина / ширина / высота	575 / 300 / 345 mm

1)		Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2)		- Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется. - Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3)		LP = низкое давление HP = высокое давление

R404A данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C	-50 °C
30 °C	Q P	8042 3,26	6449 2,91	5071 2,57	3897 2,24	2918 1,92	2122 1,61	1499 1,29
40 °C	Q P	6735 3,56	5372 3,13	4194 2,73	3190 2,33	2350 1,95	1662 1,57	1117 1,19
50 °C	Q P	5462 3,77	4317 3,27	3327 2,79	2479 2,33	1765 * 1,87	1172 * 1,42	692 * 0,97

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R134a данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]

R22 данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C
30 °C	Q P	6576 2,60	5074 2,25	3801 1,90	2734 1,54	1846 1,18	1112 0,82
40 °C	Q P	5766 2,86	4459 2,47	3354 2,07	2425 1,67	1646 1,28	992 0,88
50 °C	Q P	5181 3,02	4063 2,63	3117 2,24	2318 1,85	1641 * 1,46	1060 * 1,08

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R407C данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]

R407F данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-15 °C	-20 °C	-25 °C	-30 °C	-35 °C	-40 °C
20 °C	Q P	12075 2,79	9223 2,56	7066 2,32	5409 2,08	4061 1,81	2830 1,50
30 °C	Q P	10124 3,18	7545 2,79	5639 2,43	4214 2,08	3076 1,73	2034 1,38
40 °C	Q P	8635 3,52	6321 3,01	4659 2,55	3457 2,13	2520 1,74	1658 1,37
50 °C	Q P	7329 3,71	5271 3,11	3844 2,60	2856 2,15	2113 1,75	1423 1,40
59 °C	Q P	6075 3,68	4241 3,04	3019 * 2,50	2216 * 2,05	1639 * 1,68	1097 * 1,38

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.

Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.

Коэффициент преобразования для 60 Гц = 1,2

Другие рабочие параметры см. в програмном обеспечении Bock.

Размеры и подключения

SV	Запорный клапан на всасывании, труба ø	22 - 7/8
DV	Запорный клапан на нагнетании, труба ø	16 - 5/8
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	M 10
H	Пробка для заливки масла	1/4 " NPTF
J	Подключение подогревателя масла в картере	Ø 15 mm
K	Смотровре стекло	1 1/8 " - 18 UNEF
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	1 1/8 " - 18 UNEF

Тип фреона	R-404а
Температурный режим	низкотемпературные
Производитель	Bock
Тип компрессора	поршневой
