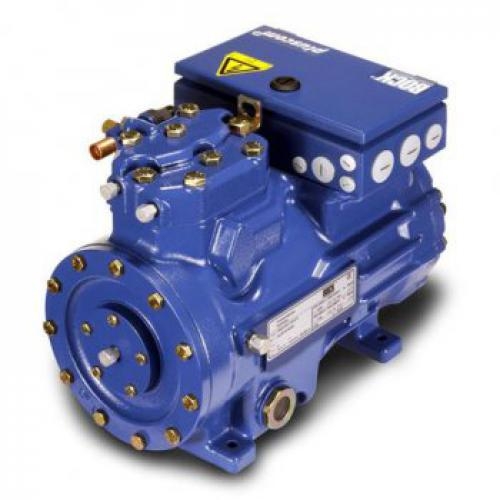

Производитель:	Bock
Область применения:	среднетемпературные
Bock серия компрессоров:	HG - серия
Тип компрессора:	полугерметичные
Хладагент:	R22 , R404A/R507 , R134a , R407C

число цилиндров / диаметр цилиндра / ход поршня	2 / 45 mm / 34 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	9,40 / 11,30 m³/h
напряжение 1)	220-240 V Δ / 380-420 V Y - 3 - 50 Hz
	265-290 V Δ / 440-480 V Y - 3 - 60 Hz
макс. рабочий ток 2)	9,2 / 5,3 A
макс. потребляемая мощность 2)	3,1 kW
пусковой ток (с блокированным ротором) 2)	43,0 / 25,0 A
защита двигателя	MP10
класс защиты: клем. Коробка	IP 66
вес	49 kg
макс. избыточное давление (LP/HP) 3)	19 / 28 bar
гнездо на линии всасывания SV	16 mm - 5/8 "
гнездо налинии нагнетания DV	12 mm - 1/2 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	0,8 Ltr.
наружные размеры длина / ширина / высота	415 / 220 / 280 mm

1)		Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2)		- Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется. - Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3)		LP = низкое давление HP = высокое давление

R404A данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C
30 °C	Q P	7218 2,15	5966 2,05	4868 1,92	3914 1,76	3094 1,59	2397 1,41	1814 1,23	1334 1,05	946 0,88
40 °C	Q P	6125 2,47	5039 2,30	4091 2,10	3270 1,89	2567 1,68	1972 1,46	1473 1,25	1062 * 1,05	728 * 0,88
50 °C	Q P	5010 2,74	4095 2,50	3301 2,25	2619 1,99	2039 1,73	1549 1,49	1141 * 1,26	803 * 1,05

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R134a данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		12,5 °C	10 °C	7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C
30 °C	Q P	8619 1,23	7858 1,24	7145 1,25	6477 1,24	5272 1,20	4231 1,13	3342 1,05	2593 0,95	1971 0,86	1464 0,78	1060 0,71
40 °C	Q P	7453 1,49	6787 1,48	6163 1,45	5580 1,42	4528 1,35	3619 1,25	2842 1,14	2183 1,04	1631 0,94	1173 0,85	797 0,79
50 °C	Q P	6342 1,74	5767 1,70	5229 1,65	4726 1,60	3820 1,48	3037 1,36	2364 1,23	1789 1,11	1299 1,00	883 * 0,92	528 * 0,87
60 °C	Q P	5287 1,96	4800 1,89	4344 1,82	3919 1,75	3152 1,60	2486 1,44	1910 1,29	1411 1,15	977 * 1,04	596 * 0,96	255 * 0,91
70 °C	Q P	4291 2,15	3888 2,06	3511 1,96	3159 1,87	2524 1,68	1969 1,49	1483 * 1,31	1053 * 1,16	667 * 1,04

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R22 данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C
30 °C	Q P	6487 1,61	5251 1,55	4186 1,47	3273 1,36	2491 1,24	1820 * 1,11	1240 * 0,97
40 °C	Q P	5653 1,90	4542 1,78	3581 1,64	2750 * 1,49	2029 * 1,33	1398 ** 1,16	836 ** 1,00
50 °C	Q P	4856 2,14	3867 1,96	3007 * 1,78	2255 * 1,59	1592 ** 1,39

R407C данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C
30 °C	Q P	6017 1,59	4786 1,49	3756 1,37	2906 1,24	2213 1,11
40 °C	Q P	5161 1,83	4093 1,67	3199 1,51	2455 1,34	1840 1,18
50 °C	Q P	4368 2,03	3454 1,82	2686 1,62	2040 * 1,42	1493 * 1,25

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Коэффициент преобразования для 60 Гц = 1,2

Другие рабочие параметры см. в Bock Software.

R407F данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C
20 °C	Q P	7622 1,62	6186 1,58	4960 1,50	3925 1,40
30 °C	Q P	6822 2,01	5509 1,89	4385 1,74	3433 1,57
40 °C	Q P	5970 2,32	4794 2,12	3787 1,90	2933 1,68
50 °C	Q P	5061 2,55	4037 2,27	3163 * 2,00	2422 * 1,75
59 °C	Q P	4191 2,70	3318 * 2,37	2576 * 2,06

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.

Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.

Коэффициент преобразования для 60 Гц = 1,2

Другие рабочие параметры см. в програмном обеспечении Bock.

Размеры и подключения

SV	Запорный клапан на всасывании, труба ø	16 - 5/8
DV	Запорный клапан на нагнетании, труба ø	12 - 1/2
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	M 8
H	Пробка для заливки масла	1/4 " NPTF
J	Подключение подогревателя масла в картере	Ø 15 mm
K	Смотровре стекло	1 1/8 " - 18 UNEF
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	1 1/8 " - 18 UNEF

Тип фреона	R-404а
Температурный режим	средне-, высоко- и низкотемпературные
Производитель	Bock
Тип компрессора	поршневой
