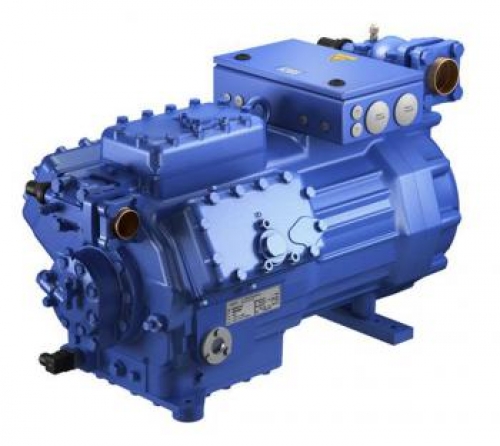

Производитель:	Bock
Область применения:	среднетемпературные
Bock серия компрессоров:	HG - серия
Тип компрессора:	полугерметичные
Хладагент:	R22 , R404A/R507 , R134a , R407C

число цилиндров / диаметр цилиндра / ход поршня	6 / 80 mm / 70 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	183,60 / 220,40 m³/h
напряжение 1)	380-420 V Δ/YYY - 3 - 50 Hz PW
	440-480 V Δ/YYY - 3 - 60 Hz PW
соотношение обмоток	60% / 40%
макс. рабочий ток 2)	97,0 A
макс. потребляемая мощность 2)	53,1 kW
пусковой ток (с блокированным ротором) 2)	291,0 / 429,0 A
защита двигателя	MP10
класс защиты: клем. коробка	IP 65
вес	289 kg
макс. избыточное давление (LP/HP) 3)	19 / 28 bar
гнездо на линии всасывания SV	64 mm - 2 5/8 "
гнездо налинии нагнетания DV	42 mm - 1 5/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	4,5 Ltr.
подогреватель масла в картере	230 V - 1 - 50/60 Hz, 140 W
наружные размеры длина / ширина / высота	830 / 510 / 500 mm

1)		Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений Двигатели для пуска с раздельными обмотками (разгрузка при пуске не требуется) По специальному запросу возможно выполнение посхемезвезда-треугольник Y/D
2)		- Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется. - Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3)		LP = низкое давление HP = высокое давление

R404A данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C
30 °C	Q P	130628 40,64	108549 37,84	89073 34,82	72027 31,63	57236 28,33	44527 24,95	33724 21,53	24655 18,14	17144 14,81
40 °C	Q P	112651 45,59	93282 41,96	76227 38,14	61312 34,18	48362 30,13	37205 26,03	27665 21,92	19568 * 17,87	12741 * 13,90
50 °C	Q P	93475 49,93	77007 45,43	62564 40,76	49972 35,99	39055 31,14	29641 26,28	21555 * 21,44	14623 * 16,68

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R134a данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		12,5 °C	10 °C	7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C
30 °C	Q P	158685 21,49	144949 21,84	132106 22,00	120119 21,99	98571 21,50	80016 20,49	64164 19,09	50725 17,40	39411 15,54	29932 13,64	21997 11,80
40 °C	Q P	142261 27,47	129694 27,31	117965 26,99	107037 26,52	87442 25,20	70618 23,47	56278 21,44	44131 19,23	33888 16,96	25259 14,75	17956 12,71
50 °C	Q P	125371 32,90	113999 32,26	103409 31,49	93566 30,59	75975 28,50	60936 26,10	48159 23,50	37356 20,83	28236 18,20	20510 * 15,74	13890 * 13,55
60 °C	Q P	108072 37,70	97921 36,61	88497 35,41	79764 34,12	64229 31,30	51026 28,28	39864 25,18	30456 22,10	22512 * 19,17	15741 * 16,50	9855 * 14,22
70 °C	Q P	90421 41,77	81516 40,25	73284 38,66	65688 36,99	52260 33,51	40945 29,93	31451 * 26,37	23490 * 22,94	16773 * 19,77

Данные по производительности основываются на требованиях стандарта ISO-DIS 9309 (DIN 8928) для 50 Hz.
Это означает - температура всасываемого пара 25 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R22 данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C
30 °C	Q P	126866 32,46	104448 31,27	85072 29,57	68442 27,48	54266 25,16	42247 * 22,75	32091 * 20,38
40 °C	Q P	115028 38,48	94362 36,35	76512 33,82	61184 * 31,04	48082 * 28,16	36912 ** 25,31	27380 ** 22,64
50 °C	Q P	102719 44,07	83873 41,02	67618 * 37,70	53658 ** 34,27	41699 ** 30,85

R407C данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C	-25 °C
30 °C	Q P	116233 32,30	93456 29,93	74159 27,32	57829 24,55	43956 21,70
40 °C	Q P	102198 36,87	81793 33,47	64381 29,95	49452 26,40	36493 22,90
50 °C	Q P	88195 40,77	70228 36,39	54769 32,03	41308 * 27,77	29331 * 23,68

Данные по производительности основываются на требованиях стандарта ISO-DIS 9309 (DIN 8928) для 50 Hz.
Это означает - температура всасываемого пара 25 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

R407F данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		-5 °C	-10 °C	-15 °C	-20 °C
20 °C	Q P	135183 32,07	110138 29,86	88674 27,38	70506 24,79
30 °C	Q P	123466 38,05	100237 34,89	80234 31,56	63171 28,23
40 °C	Q P	109795 42,76	88750 38,65	70576 34,48	54986 30,41
50 °C	Q P	94416 46,41	75924 41,36	59947 * 36,36	46198 * 31,57
59 °C	Q P	79318 48,97	63438 * 43,09	49753 * 37,34

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.

Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.

Коэффициент преобразования для 60 Гц = 1,2

Другие рабочие параметры см. в програмном обеспечении Bock.

Размеры и подключения

SV	Запорный клапан на всасывании, труба ø	64 - 2 5/8
DV	Запорный клапан на нагнетании, труба ø	42 - 1 5/8
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
A2	Гнездо на всасывании, незакрываемое	1/4 " NPTF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
C	Гнездо предохранителя системы контроля давления масла OIL	7/16 " UNF
D	Гнездо предохранителя системы контроля давления масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	7/16 " UNF
F	Слив масла	M 22 x 1.5
H	Пробка для заливки масла	M 22 x 1.5
J	Подключение подогревателя масла в картере	M 22 x 1.5
K	Смотровре стекло	-
L	Гнездо защитного термостата	1/8 " NPTF
N	Гнездо регулятора производительности	M 45 x 1.5
O	Гнездо регулятора уровня масла	3 x M 6
ÖV	Гнездо маслосервисный вентиль	1/4 " NPTF
P	Гнездо датчика перепада давления масла	M 20 x 1.5
Q	Гнездо датчик температуры масла	1/8 " NPTF
